Optimisation de la Fixation des Modules Photovoltaïques et Résistance Mécanique

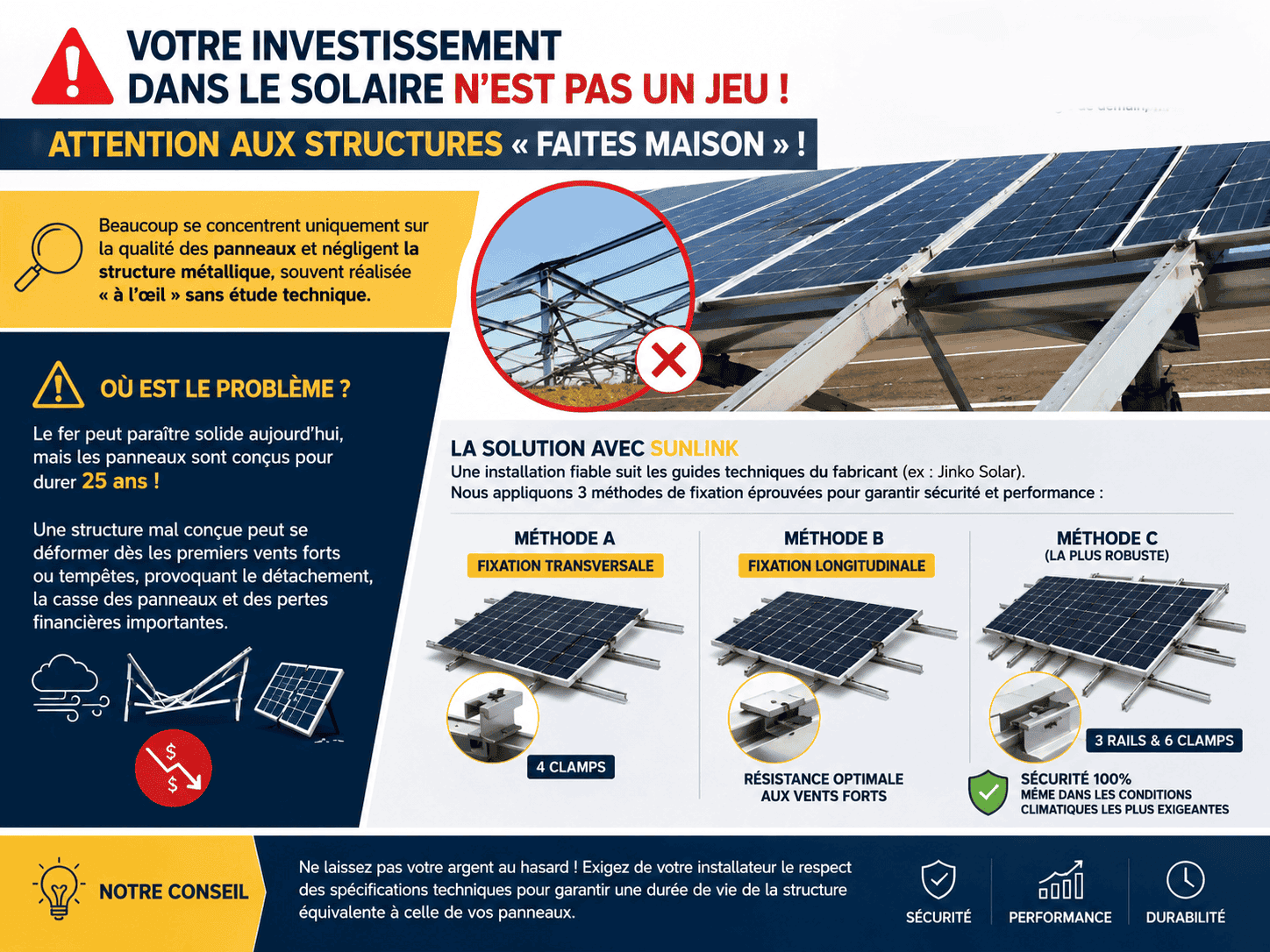

1. Problématique : Les risques du dimensionnement empiriqueUne pratique fréquente chez certains artisans (soudeurs, ferronniers) consiste à fabriquer les structures de support de manière empirique, sans calcul de structure préalable. Les panneaux sont alors fixés via des rails improvisés ou par perçage direct du cadre.Conséquences à moyen terme :Illusion de robustesse initiale : Si la structure semble solide à la livraison, l’absence de calcul des charges dynamiques (vent) et statiques (neige) compromet sa tenue dans le temps.Asymétrie des durées de vie : Les modules photovoltaïques ont une durée de vie garantie de 25 ans. La structure de support doit impérativement être conçue pour la même durabilité face aux contraintes climatiques locales. 2. Solution : Alignement sur les spécifications d'ingénierie fabricantsLa conception de la structure de support doit s'appuyer exclusivement sur les manuels d'installation et de conformité des fabricants.En prenant pour référence le guide technique de Jinko Solar, le positionnement des rails et le nombre de brides de serrage (clamps) déterminent directement les seuils de tolérance aux charges de pression (neige) et d'arrachement (vent). 🔹 Méthode A : Montage Transversal Standard (Sécurité Modérée)Configuration : Positionnement de 2 rails métalliques transversaux (dans le sens de la largeur du panneau).Fixation : 4 clamps au total (2 de chaque côté), positionnés en respectant l'entraxe $L$ spécifié par le constructeur.Résistance mécanique : Performance standard, adaptée uniquement aux zones à faibles contraintes climatiques. 🔹 Méthode B : Montage Longitudinal (Sécurité Standard)Configuration : Positionnement de 2 rails métalliques parallèles à la longueur du panneau.Fixation : 4 clamps répartis sur les profils longitudinaux.Résistance mécanique certifiée :Charge de vent (Dépression) : 2400 PaCharge de neige (Pression) : 3600 Pa 🔹 Méthode C : Montage Renforcé (Sécurité Optimale)Configuration : Intégration de 3 rails transversaux placés à l'arrière du module pour une répartition idéale des forces.Fixation : 6 clamps au total (3 de chaque côté) pour un ancrage maximal.Résistance mécanique maximale :Charge de vent (Dépression) : 4000 PaCharge de neige (Pression) : 4600 Pa3. Recommandation Qualité SunLinkPour garantir la pérennité d'un actif solaire sur 25 ans, le dimensionnement de la structure ne doit laisser aucune place à l'improvisation. La Méthode C (6 points de fixation / 3 rails) est systématiquement recommandée dans les régions exposées à des vents violents ou à des charges climatiques variables. ⚠️ Règle d'or : Avant toute validation de chantier, exigez la conformité explicite avec le manuel d'installation du fabricant de modules.SunLink Engineering — Document à visée pédagogique et technique.
